Descripción

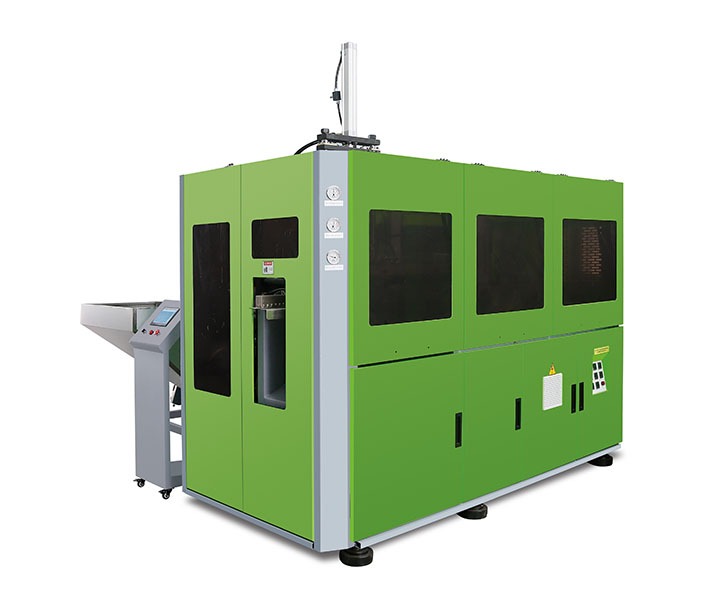

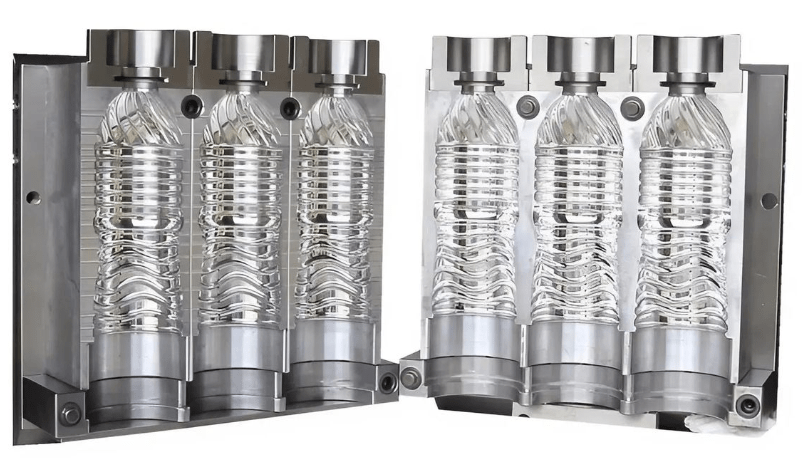

Serie WBB-S: Un Tipo de Máquina de Moldeo por Soplado de PET de Dos Pasos con Motor ServoLa serie WBB-S es un tipo de máquina de moldeo por soplado de PET de dos pasos con motor servo. Este tipo de máquina de moldeo por soplado cuenta con 3 cavidades, 4 cavidades y 6 cavidades, lo que la hace adecuada para soplar botellas de PET de cualquier forma, como botellas carbonatadas, botellas de agua, botellas de jugo, botellas de aceite, etc.
Características de la Máquina de Moldeo por Soplado de PET
- Adopta una interfaz hombre-máquina para controlar todo el proceso de trabajo, carga automática, soplado automático y descarga automática. Los cilindros de acción están todos equipados con interruptores de conducción magnética. Se conectan con PLC para controlar cada paso y probar cada cilindro. La siguiente acción continúa solo después de que se complete el paso anterior. Si el paso anterior no se finaliza, se activa una alarma automáticamente y no funciona. El PLC muestra la posición del problema.
- Velocidad rápida, posición precisa, acción suave.
- Según demandas especiales, adopta un sistema de sujeción por presión de doble manivela cruzada, con una fuerza de sujeción fuerte. La carrera de apertura del molde se puede ajustar según el tamaño de la botella para ahorrar tiempo.
- Las lámparas calefactoras de infrarrojos lejanos tienen una fuerte penetración; los preformas se calientan uniformemente mientras rotan, y el PLC o el regulador electrónico de presión controla la temperatura de cada grupo por separado.
- El diseño particular del precalentador hace que los preformas se cierren durante el calentamiento. Cambia el espacio, acorta el túnel de calentamiento y reduce el consumo de energía según el tamaño de la botella durante el soplado.
- El sistema de suministro de aire consta de soplado ligero, soplado de alta presión y acciones de baja presión, para suministrar suficiente aire para diferentes productos.
- El diseño confiable y especial de válvula única hace que todo el sistema de aire sea claro.
- El motor servo de cambio es más preciso y rápido.
- El dispositivo de lubricación automática de aceite para varillas de conexión protege bien la máquina.
Parámetros Técnicos
|
ÍTEM
|
UNIDAD
|
WBB-3S
|
WBB-4S
|
WBB-6S
|
|---|---|---|---|---|
|
PRODUCTO
|
||||
|
Producción teórica
|
Piezas/hora
|
3500
|
4500
|
6000
|
|
Volumen máximo
|
L
|
2
|
2
|
2
|
|
Altura máxima
|
mm
|
350
|
350
|
350
|
|
Diámetro máximo
|
mm
|
100
|
100
|
100
|
|
MOLDEO
|
||||
|
Número de cavidades
|
/
|
3
|
4
|
6
|
|
Dimensiones de la placa del molde (L×A)
|
mm
|
430×360
|
600×360
|
840×360
|
|
Espesor del molde
|
mm
|
188
|
188
|
198
|
|
Carrera de apertura del molde
|
mm
|
110
|
110
|
110
|
|
ELÉCTRICO
|
||||
|
Potencia
|
220-380V/50-60Hz
|
220-380V/50-60Hz
|
220-380V/50-60Hz
|
|
|
Potencia total
|
kW
|
18
|
25
|
35
|
|
Potencia de calentamiento
|
kW
|
15
|
22
|
32
|
|
SISTEMA DE AIRE
|
||||
|
Presión de operación
|
MPa
|
0.8-1.0
|
0.8-1.0
|
0.8-1.0
|
|
Consumo de aire de acción
|
m³/min
|
≥1.6
|
≥1.6
|
≥1.6
|
|
Presión de soplado
|
MPa
|
2.6-4.0
|
2.6-4.0
|
2.6-4.0
|
|
Consumo de aire de soplado
|
m³/min
|
≥3.2
|
≥4.8
|
≥4.8
|
|
MÁQUINA
|
||||
|
Dimensiones del cuerpo principal (L×A×Al)
|
m
|
2.7×1.45×2.05
|
3.4×1.9×2.05
|
4.5×1.9×2.0
|
|
Peso del cuerpo principal
|
kg
|
2300
|
2600
|
3200
|
|
Cargador automático de preformas (L×A×Al)
|
m
|
1.9×1.9×2.2
|
1.9×1.9×2.2
|
2.1×1.9×2.4
|
|
Peso del cargador automático de preformas
|
kg
|
200
|
200
|
300
|
