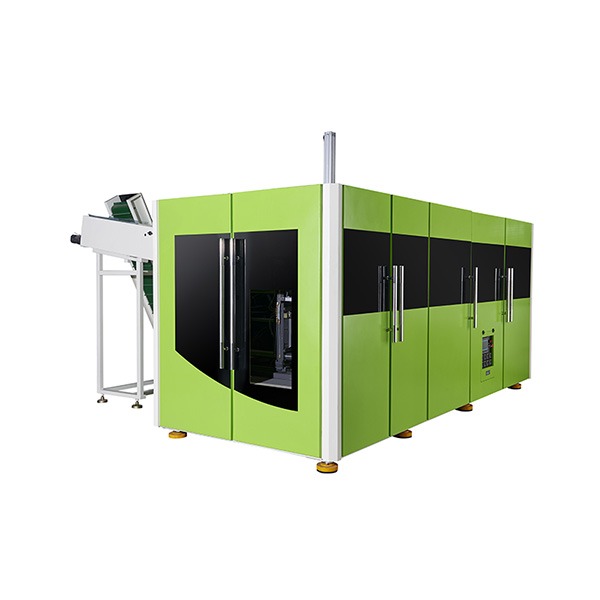

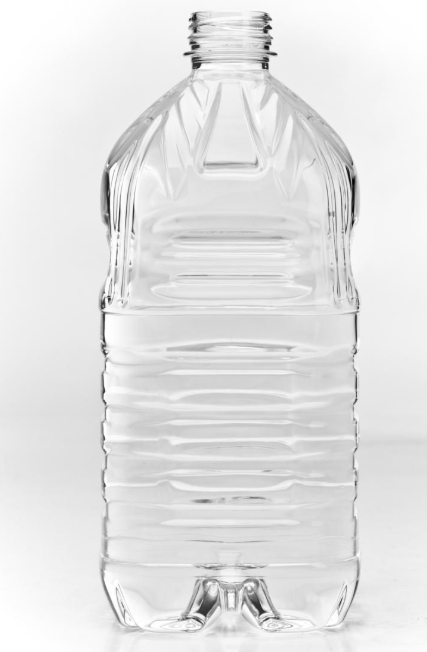

Máquina de Fabricación de Botellas PET 5L

• Adopta una interfaz hombre-máquina para controlar todo el procedimiento de trabajo, carga automática, soplado automático, descarga automática. Los cilindros de acción están todos ensamblados con interruptores de conducción magnética. Se conecta con PLC para controlar cada paso y probar cada cilindro. La siguiente acción continuará después de que el paso anterior se complete. Si el paso anterior no se termina, se activa una alarma automáticamente y no funciona. El PLC muestra la posición del problema.
• Velocidad rápida, posición precisa, acción suave.
• Según la demanda especial, adopta un clampado prensado de doble cigüeñal cruzado, con una fuerza de clampado fuerte. La carrera de apertura del molde se puede ajustar según el tamaño de la botella para ahorrar tiempo.
• Las lámparas de calentador de infrarrojos lejanos tienen una fuerte penetración, las preformas se calientan uniformemente mientras rotan, el PLC o el regulador de presión electrónico controla la temperatura de cada grupo por separado.
• El diseño particular del precalentador hace que la preforma se cierre mientras se calienta. Cambia el espacio, acorta el túnel de calentamiento y reduce el consumo de energía según el tamaño de la botella durante el soplado.
• El sistema de suministro de aire consta de soplado ligero, soplado de alta presión, acciones de baja presión, para suministrar suficiente aire para diferentes productos.
• El dispositivo de aceite de lubricación automática de la varilla de conexión protege bien la máquina.
• El proceso de producción es completamente automático para lograr la mejor calidad y sin contaminación. Requiere una baja inversión, alta eficiencia, fácil operación, reparación simple, seguridad, etc.

Parámetros Técnicos

ÍTEM	UNIDAD	WBB-2-7	WBB-3-7
PRODUCTO
Producción teórica	Piezas/hora	1200	1800
Volumen máximo	L	10	6
Altura máxima	mm	430	350
Diámetro máximo	mm	220	190
MOLDEO
Número de cavidades	/	2	3
Dimensión de la placa de molde (L×H)	mm	600×360	840×360
Grosor del molde	mm	280	280
Carrera de apertura del molde	mm	220	220
ELÉCTRICO
Potencia		220-380V/50-60HZ	220-380V/50-60HZ
Potencia total	kW	25	35
Potencia de calentamiento	kW	22	32
SISTEMA DE AIRE
Presión de operación	Mpa	0.8-1.0	0.8-1.0
Consumo de aire de acción	M³/min	≥1.6	≥1.6
Presión de soplado	MPA	2.6-4.0	2.6-4.0
Consumo de aire de soplado	M³/min	≥3.2	≥4.8
MÁQUINA
Dimensión del cuerpo principal (L×A×H)	m	3.4×1.9×2.5	4.5×1.9×2.0
Peso del cuerpo principal	kg	2600	3200
Cargador automático de preformas (L×A×H)	m	1.9×1.9×2.2	1.9×1.9×2.2
Peso del cargador automático de preformas	kg	200	200
